99国内精品久久久久久久,中文无码子幕久久久久久,久久久久亚洲AV成人无码电影,50岁露脸老熟女88AV,午夜福利亚洲频道

活塞桿鍛造熱處理

文章來源：sjzwx 更新時間：2014-12-15 09:18:31

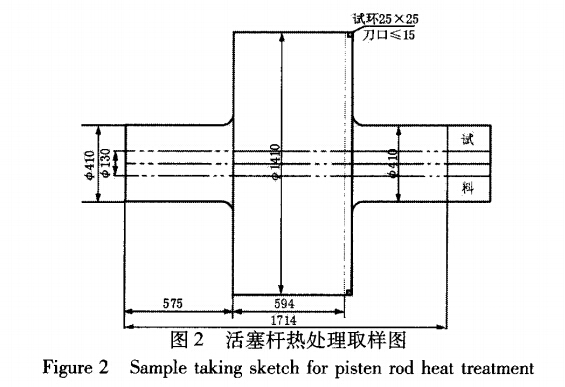

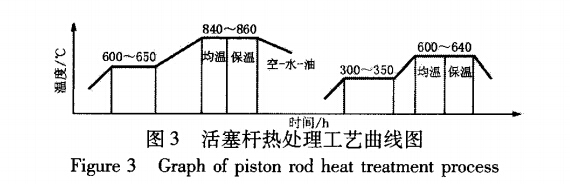

    活塞桿鍛造完后進行粗加工，并做超聲檢測，以確定是否有影響熱處理的缺陷，無損檢測合格后方可進行調(diào)質(zhì)熱處理。熱處理前檢查產(chǎn)品所有棱角是否倒鈍，尖角處是否圓滑過渡，以避免淬火時應力在尖角處集中而開裂。由于活塞桿要求做切向、縱向力學性能試驗，且端部在1／2厚度處取樣，為了獲得較好的淬火效果，熱處理前將活塞桿內(nèi)孔預先加工出來，以增加淬火時產(chǎn)品與淬火介質(zhì)的接觸面積。制定熱處理參數(shù)時，考慮到產(chǎn)品截面變化較大，且42CrMo鋼材料直接水淬可能產(chǎn)生裂紋，因此采取先空冷少許時間，再水淬油冷的方法。淬火過程中先后開啟水循環(huán)、油循環(huán)，并充分竄動產(chǎn)品，以使產(chǎn)品淬火過程冷卻均勻�；钊麠U熱處理取樣見圖2，熱處理工藝曲線見圖3。
