輾壓輪鍛件模具設計

文章來源：sjzwx 更新時間：2014-12-25 10:41:21

    (1)輾壓輥為便于模具加工和下工序夾持，鍛件內徑留出一定長度的直臺。適當增加滾道留量，利于輾擴。圓弧與圓柱直徑之差，等于鍛件溝徑與內徑之差，鍛件溝徑尺寸靠模具尺寸保證。

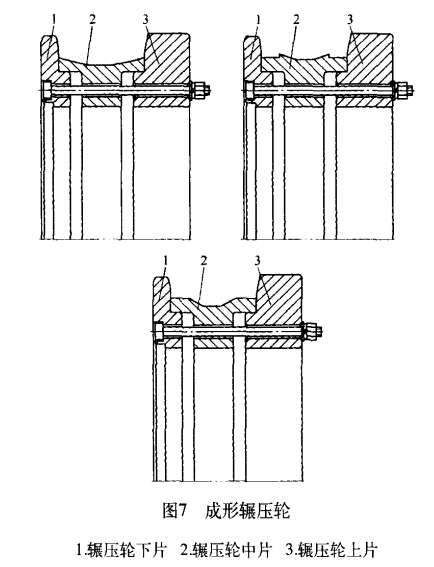

    (2)輾壓輪鍛件成形后，需要專用模具。對于外套鍛件，僅需要成形輾壓輥，成本較低。而對于內套鍛件，需要成形輾壓輪、推力輥、檢查輥，成本較高，而且模具老化后如何返修也是問題。如何降低模具成本，提高模具壽命是鍛件成形輾擴必須解決的難題。輾壓輪原設計方案為整體式，缺點是該結構輾壓輪在加工一定數(shù)量的產品后，型槽磨損變寬，造成鍛件高度超差而使該模具報廢，造成了較大的浪費。為解決這一難題，將輾壓輪改為組合式結構。將整體式輾壓輪改為組合式上、中、下三片結構，如圖7所示，在輾壓輪磨損失效后，拆開修復再組合拉緊即可繼續(xù)使用。這樣就解決了工裝模具難以修復再利用的問題，降低了模具費用。
