99国内精品久久久久久久,中文无码子幕久久久久久,久久久久亚洲AV成人无码电影,50岁露脸老熟女88AV,午夜福利亚洲频道

淬火鍛件熱處理工藝

文章來源：sjzwx 更新時間：2015-02-11 09:09:50

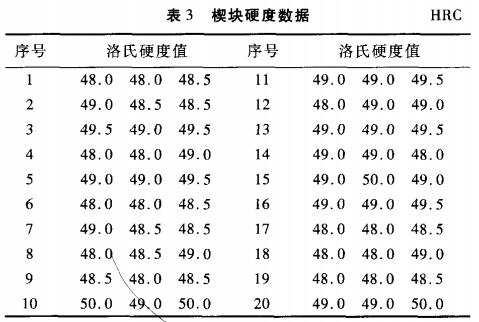

    3種淬火件在鍛造成型后，表面存在不同程度的脫碳，但鍛件又要求不加工直接使用，因此，淬火件在熱處理過程中要進行復碳，即在高于表面碳濃度的碳勢環(huán)境中進行淬火加熱。同滲碳件一樣，淬火件在淬火前也必須進行(保護氣氛)正火+高溫回火的預備熱處理，目的在于細化晶粒、均勻組織和消除鍛造適應力，為最終熱處理做準備。淬火件中形狀最復雜的是楔塊，其一面平整，另一面中間有一個凹谷，截面尺寸差距大。要使楔塊最厚部位淬透，且整體硬度公差小于HRC3，難度很大。采用優(yōu)化的淬火溫度和保溫時間，使用快速淬火油，嚴格控制淬火油的油溫，采用油槽良好的攪拌系統(tǒng)，保證了淬火件淬透且硬度均勻。表3為隨機抽取的20件楔塊硬度數(shù)據(jù)。
