99国内精品久久久久久久,中文无码子幕久久久久久,久久久久亚洲AV成人无码电影,50岁露脸老熟女88AV,午夜福利亚洲频道

12A504g合金搖臂模鍛件的研發(fā)工藝解析

文章來源：sjzwx 更新時間：2015-02-12 13:35:05

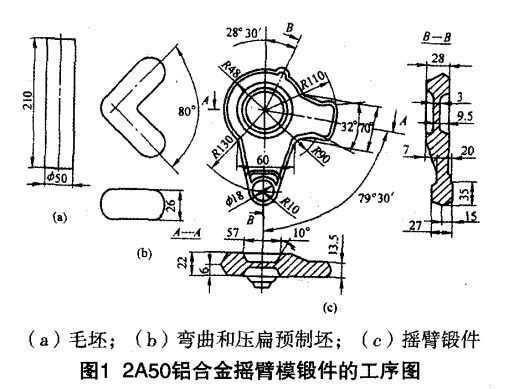

    飛機(jī)用2A50鋁合金搖臂模鍛件的工序圖示于圖1。2A50合金為鋁銅系(2XXX系)鋁合金，鍛件重量0．68kg，模鍛斜度7。，錯移量不大于0．5ram。這個模鍛件的生產(chǎn)特點是生產(chǎn)過程中采用兩種曲柄壓力機(jī)，即機(jī)械壓力機(jī)和偏心壓力機(jī)來進(jìn)行鍛壓生產(chǎn)。主要工序說明如下：

    (1)毛坯和下料：直徑50mm的棒材用圓盤鋸切成210mm±lmm的毛坯。

    (2)加熱：在回轉(zhuǎn)電爐中加熱至460~C，并保溫50min。

    (3)彎曲：在2500kN偏心壓力機(jī)的彎曲模槽內(nèi)彎曲8O。，并在該壓力機(jī)的壓扁平臺上壓扁至高度26mm；終鍛溫度不低于350~C，空冷。

    (4)模鍛：鍛模預(yù)熱至100℃以上，預(yù)制坯加熱至460~C，在25MN機(jī)械壓力機(jī)的模鍛模槽中模鍛，終鍛溫度不低于350~C，空冷。

    (5)切邊：在2500kN偏心壓力機(jī)上冷切邊。

    (6)熱處理、腐蝕、清除缺陷，檢查。
